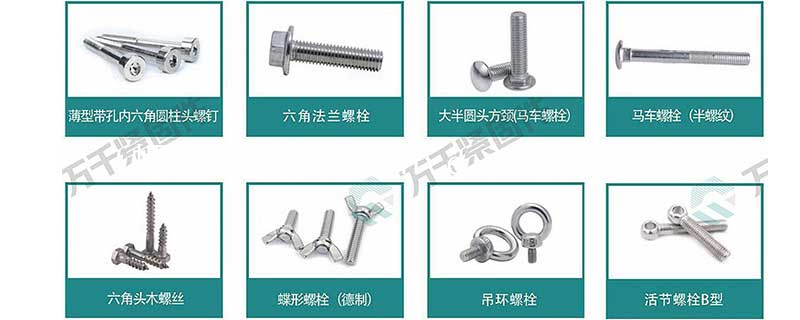

大家好今天來介紹螺栓的設計(地腳螺栓如何設計施工)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

CAD怎么設計螺栓

CAD怎么設計螺栓 CAD怎么設計螺栓？cad中想要設計一個螺栓，該怎么繪制螺栓平面圖呢？下面我們就來看看cad螺栓設計方法，很簡單的基礎知識，需要的朋友可以參考下！ 1、首先，在輔助線設置當中加在虛線，然后畫兩條輔助線，最后結果如圖所示。 2、輸入C快捷鍵畫圓，畫一個半徑為13.85的圓，以輔助線的交點為圓心，然后在輸入POL多邊形快捷鍵，畫一個外切與圓的正六邊形，最后的結果如圖所示。 3、在輔助線外畫一條直線，以輔助線端點為中點，畫直線，最后結果如圖所示。 4、輸入O快捷鍵，向右進行偏移，首先偏移10個單位，然后選擇剛才偏移得到的'直線，再偏移

地腳螺栓如何設計

地腳螺栓的抗拉能力就是圓鋼本身的抗拉能力了，大小等于截面面積乘以許用應力值（Q235B:140MPa, 16Mn or Q345:170MPA）就是設計時的允許抗拉承載力。地腳螺栓一般用Q235鋼，即為光圓的。螺紋鋼（Q345）強度大，做螺母的絲扣沒有光圓的容易。對于光圓地腳螺栓而言，埋深一般為其直徑的25倍，然后做一個120mm左右長的90度彎鉤。 如果螺栓直徑很大（如45mm）埋深太深的話，可以在螺栓端部焊方板，即做一個大頭就可以了（不過也是有一定要求的）。埋深和彎鉤都是為了保證螺栓與基礎的摩擦力，不至于使螺栓發生拔出破壞。

中兵勘察海外部

2019-06-27TA獲得超過7633個贊

這個就是根據拉力設計了 比如設備，地面的桿子……

螺栓組連接結構設計應考慮哪些問題

1. 首先是看螺栓組是否滿足構造要求，如下所示： 2. 其次分析螺栓組整體受力，是螺栓組抗拉還是抗剪。 如果是抗拉，計算受力最不利的單個螺栓，其抗拉承載力是否滿足要求。 如果是抗剪，計算受力最不利的單個螺栓其受剪承載力和連接件的局部承壓承載力，取兩者的較小者與所受最大剪力比較，看是否滿足要求。 3. 注：上面2說的是普通螺栓組的計算要求，高強螺栓組計算與之不同，摩擦型要注意摩擦面的抗滑移系數、承壓型要注意預拉力。詳見鋼結構設計規范第7.2節。

以上就是小編對于螺栓的設計 地腳螺栓如何設計施工問題和相關問題的解答了，希望對你有用
